MAHA ICMI ofrece el servicio de suministro de BOMBAS HORIZONTALES.

- Digitalización 3D y planimetría.

- Equipos especiales para redes de distribución de líquidos corrosivos.

MAHA ICMI fabrica estas series para aplicaciones especiales equipadas con sellos mecánicos externos autolubricados.

Fabricación con empaques ajustables por prensas, dependiendo del servicio y tamaño del equipo.
Sello mecánico compuesto por caras de cerámica y grafito montado sobre juntas elastómeras de vitón o acrilo nitrilo.
Serie BAIH fabricada en acero inoxidable calidad 316 L.
Serie BAPVCH fabricada con componentes de PVC y elementos de Polietileno de Ultra Alta Densidad con Disulfuro de Molibdeno.
El diseño de los equipos y las propiedades de sus materiales, permiten que estos sean aptos para el manejo de un amplio espectro de soluciones corrosivas y abrasivas.
Serie de alto rendimiento hidraúlico y simple operación, equipadas con motores blindados de servicio contínuo norma IEC. Protección IP84, Aislación Clase B o F.
Caudales desde 1l/min. hasta 600 l/min, con presiones de hasta 30 (mca).

FUNCIONAMIENTO HIDRAULICO Y OPERACION.

Bombas con impulsor abierto de álave simple, diseñado para operar con succión negativa o positiva sobre la bomba.
Las bombas de esta serie no permiten funcionamiento en seco, una operación incorrecta en este sentido inutilizará el sello mecánico.

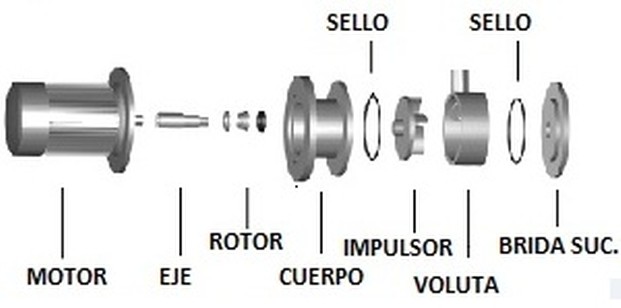

Fabricada con Voluta y Cuerpo de Unión independiente, lo que permite un fácil acceso al sello mecánico y la orientación deseada en la descarga.
El tiempo de operación del sello mecánico para servicio contínuo, se establece en un promedio de 3.000 horas. Este valor depende de la operación y del tipo de fluido manejado.

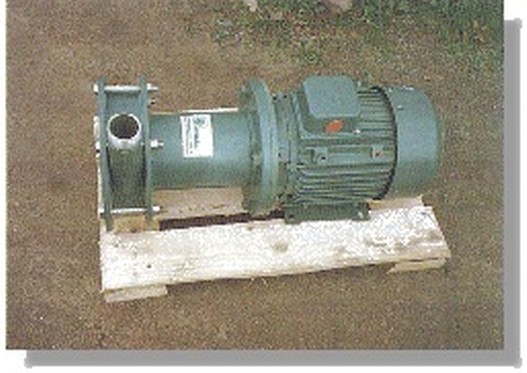

De montaje horizontal sobre base de hormigón metálica. Conexiones roscadas bajo norma BSP.
La instalación hidráulica en montajes com succión negativa, requiere válvula de pie en la succión y de ajuste de flujos en la descarga.
La instalación hidráulica en montajes con carga positiva, requiere válvula de ajuste de flujos en la descarga.

PUESTA EN MARCHA DE LA BOMBA

Verificar tensión eléctrica de la red y el motor.
Dar sólo un pulso eléctrico para verificar el sentido de giro del motor. (en unidades trifásicas). Este debe ser SIEMPRE en el sentido del reloj mirado el motor desde la parte posterior. Un giro incorrecto puede deteriorar componentes de la bomba.
La bomba debe estar cebada correctamente para su operación definitiva.
En la partida la válvula de ajuste manual debe estar semiabierta, para luego establecer el caudal deseado. Verificar el consumo del motor.
Al no ejecutarse la operación de bombeo en instalaciones con succión negativa, verificar el cebado. Una burbuja de aire en la línea de succión impide la operación. En instalaciones con carga positiva sobre la bomba, la ejecución del cebado es gravitacional.

APLICACIONES INDUSTRIALES DE ESTA SERIE

Riego de Pilas de Lixiviación de Minerales.
Sistema de Pilotaje de Lixiviación en Columnas.
Plantas de Extracción por Solventes.
Traslado de Fluídos de Estanques de Nivel Constante. Orgánicos, Acuosos.
Pilotaje de sistemas de Electro Obtención.

Especificaciones Generales Bombas Horizontales Series BAIH y BAPVCH
Modelo BAIH/BAPVCH	Caudal 1/min	Presión mca	Succión por descarga BSP	Potencia HP	Peso Kg BAIH/BAPVCH	Dimensión A/B mm.
(1) 100	5/1	3/6	0.5" x 0.5"	0.3	20/15	230/170
(1) 110	10/2	3/7	0.5" x 0.5"	0.5	25/20	340/200
120	70/10	3/8	0.7" x 0.7"	1.0	40/30	380/200
135	100/30	5/10	1.0" x 1.0"	1.5	45/35	410/200
140	200/50	8/17	1.5" x 1.0"	2.0	50/40	450/200
150	320/110	12/25	1.5" x 1.5"	3.0	55/45	470/200
160	400/120	12/25	2.0" x 1.5"	5.5	62/53	510/250
180	480/150	12/28	2.5" x 1.5"	7.5	80/65	580/300
(1) Alternativa en fabricación monofásica

ENSAYOS HIDRAULICOS

Cada uno de estos equipos son ensayados en nuestros bancos de pruebas, con parámetros referidos a agua a 20°C con peso específico de 1kP/dm3.
Para la serie BAPVCH se recomienda no exceder la temperatura de trabajo por sobre los 30°C, y no someter a esfuerzos mecánicos las conexiones hidráulicas.
En las curvas características se grafican los equipos de fabricación en línea. Para otros requerimientos sírvase consultarnos.
